Máquina universal de ensayos

Biopdi, fabricante brasileño de equipos para ensayos de materiales, fundado en 2010 y con sede en São Carlos (SP), conocida como la Capital Nacional de la Tecnología de Brasil. La empresa desarrolla y produce la máquina y el software con tecnología propia y cuenta con certificación ISO 9001.

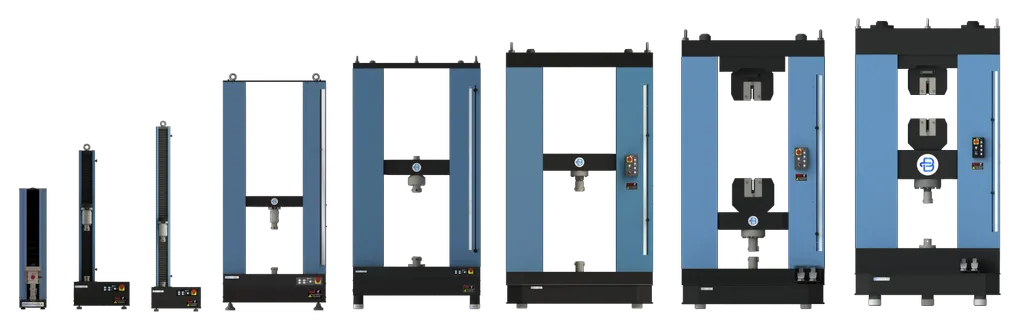

Son 15 capacidades, de 200 N a 1,000 kN (20 a 100,000 kgf), en ocho estructuras electromecánicas: portátil de 200 N, 500 N o 1 kN; de columna simple de 2, 5 o 10 kN, en versiones estándar y de carrera extendida; de doble columna de banco de 5, 10, 20, 30 o 50 kN y de 100, 150 o 200 kN; y de piso de 300, 600 y 1,000 kN. En 5 y 10 kN hay tres estructuras a elegir, según el tamaño de la probeta.

Parta de la fuerza máxima del ensayo, que es el área de la sección de la probeta multiplicada por la resistencia del material. Películas, hilos, cintas, espumas y hules quedan entre 1 y 10 kN. Las probetas metálicas normalizadas, las uniones soldadas y los materiales compuestos requieren 50 kN. La varilla corrugada CA-50 (grado brasileño de acero de refuerzo) rompe cerca de 121 kN en el diámetro de 16 mm, 295 kN en el de 25 mm y 483 kN en el de 32 mm, lo que lleva a 200, 300 o 600 kN. Después verifique que la carrera vertical y el espacio de ensayo admitan la probeta más grande.

Tracción, compresión, flexión en tres y cuatro puntos, corte (cizallamiento), doblado, embutición, arrancamiento, adherencia, pelado de cintas y coeficiente de fricción, además de ensayos a la medida con dispositivos desarrollados para la aplicación. Dureza, impacto y torsión se realizan con equipos propios.

Cumple normas ABNT NBR, ISO, ASTM y DIN de tracción, compresión, flexión, corte, doblado y embutición, como la ISO 6892-1 (ABNT NBR ISO 6892-1 en Brasil) y la ASTM E8/E8M para metales. La medición de fuerza tiene precisión clase 1 conforme a la ISO 7500-1:2023 (ABNT NBR ISO 7500-1 en Brasil), que es el requisito de la mayoría de las normas de ensayo.

Los modelos de banco van de 200 N a 200 kN y se apoyan sobre una mesa de laboratorio, reforzada en los modelos de doble columna. Los modelos de piso, de 300 a 1,000 kN, son autoportantes, pesan de 1,220 a 3,500 kg y requieren un piso dimensionado para la carga.

Los modelos de banco funcionan a 220 V y los modelos de piso en red trifásica de 220 V, siempre a 60 Hz.

BioLab, desarrollado por Biopdi. Funciona en una computadora con Windows 10 o superior, conectada a la máquina por USB o puerto serial, opera sin internet y admite pantalla táctil, con teclado virtual. Configura, ejecuta y analiza el ensayo y genera reportes en PDF, HTML y CSV.

La garantía es de 1 año contra defectos de fabricación, y la asistencia técnica se presta en toda América Latina. La máquina incluye manual de instrucciones y guarda los datos de calibración en su propia memoria, independiente de la computadora.

Sí. Biopdi desarrolla la máquina con tecnología propia, por lo que la capacidad, la carrera, los dispositivos y el software pueden adaptarse al ensayo. También se desarrollan bajo pedido mordazas y dispositivos para normas específicas y aplicaciones a la medida.

El precio depende de la configuración: capacidad y estructura, número de celdas de carga, extensómetro, mordazas y dispositivos exigidos por las normas del laboratorio, tipo de control y servicios de instalación y capacitación. Por eso se envía en una cotización, a partir del ensayo que usted necesita realizar.

Si el laboratorio solo ensaya (rompe) probetas de concreto, mortero o bloques, la prensa de compresión es el equipo indicado. Si ensaya acero, polímeros o necesita más de un tipo de ensayo, como tracción y flexión, la máquina universal cubre todo con la misma estructura.
