Prensa para Romper Cilindros de Concreto

Es la prensa de compresión, eléctrica o hidráulica, con capacidad superior a la fuerza de ruptura de la probeta y plato superior con rótula. Para cilindros de 10 × 20 de hasta 40 MPa, la fuerza llega a cerca de 314 kN; para cilindros de 15 × 30 de 50 MPa, a cerca de 884 kN. La prensa eléctrica Biopdi va de 5 kN a 1,000 kN, cerca de 100 toneladas fuerza.

La ABNT NBR 5739:2018 (la norma brasileña de ensayo de compresión de concreto, equivalente a ASTM C39) define el ensayo de compresión de probetas cilíndricas de concreto: carga continua a 0.45 ± 0.15 MPa/s hasta la ruptura y resistencia fc = 4F/(πD²). El moldeo y el curado de las probetas siguen la ABNT NBR 5738.

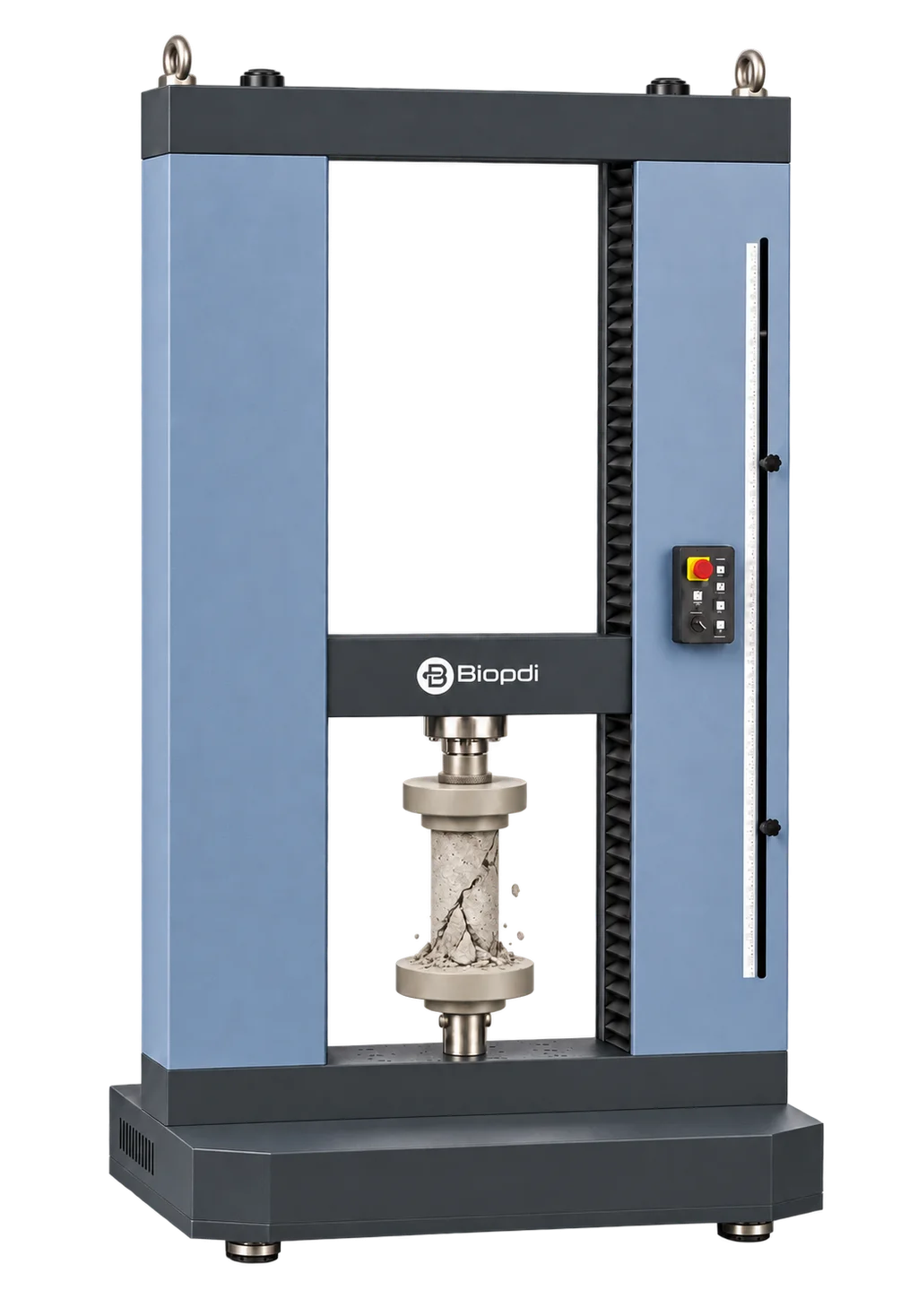

Es la máquina universal de ensayos Biopdi de la línea M2 equipada con platos de compresión. La fuerza proviene de un motor eléctrico que mueve el travesaño mediante husillos de bolas, sin aceite ni bomba hidráulica, y la máquina va de 5 kN a 1,000 kN, cerca de 100 toneladas fuerza. Por eso atiende los ensayos de compresión de la construcción y, cambiando el accesorio, también la tracción del acero y la flexión de prismas.

La prensa hidráulica aplica la fuerza mediante un cilindro con aceite y está dedicada a la compresión. La eléctrica controla la velocidad del travesaño con el motor y hace compresión, tracción y flexión en la misma estructura, con el software calculando el resultado. Para un laboratorio que solo ensaya cilindros, las dos resuelven; para quien también ensaya acero, prismas o bloques, la eléctrica evita un segundo equipo. Indique los ensayos en la solicitud de cotización y el equipo le recomienda la opción.

La fuerza de ruptura es la resistencia por el área. Un cilindro de 10 × 20 de 40 MPa se rompe con cerca de 314 kN, y uno de 15 × 30 de 40 MPa con cerca de 707 kN. Elija una capacidad superior a la mayor fuerza prevista, como en la tabla de esta página, y confirme en el certificado de calibración que el intervalo verificado cubre también las fuerzas menores que el laboratorio va a medir.

La norma pide carga continua a 0.45 ± 0.15 MPa/s, máquina clase 1 o mejor en el laboratorio de ensayo y plato superior con rótula. El software BioLab convierte la velocidad en MPa/s a kN/s a partir del diámetro medido, y la celda de carga de la línea M2 es clase 1 según ISO 7500-1 (ABNT NBR ISO 7500-1 en Brasil). La clase de la máquina armada resulta de la verificación en el laboratorio de calibración. Indique la norma en el pedido para que la propuesta incluya los platos compatibles.

Una tonelada fuerza equivale a 9.807 kN, entonces 100 tf son cerca de 981 kN. El modelo más grande, la MBIOII-1000-M2, tiene 1,000 kN, o 100,000 kgf, un poco más que 100 toneladas fuerza.

Sí, porque es una máquina universal. Con mordazas, hace la tracción de varillas de acero según la NBR 7480 (la norma brasileña de acero para refuerzo de concreto); con el dispositivo de flexión, la tracción en flexión de prismas según la NBR 12142; con tiras de apoyo en los platos, la compresión diametral según la NBR 7222. Lo que se cambia es el accesorio, no la máquina.

En Biopdi, ninguna en el equipo: la prensa eléctrica es la máquina universal configurada para compresión. El nombre cambia con el uso. En la construcción, donde se ensayan cilindros y bloques, se acostumbra decir prensa; en metales y polímeros, donde se hace tracción, se acostumbra decir máquina universal o máquina de tracción.

Sí. La clase que exige la NBR 5739 es la de la máquina verificada según ISO 7500-1 (ABNT NBR ISO 7500-1 en Brasil) por un laboratorio de calibración, y el certificado indica el intervalo de fuerza en el que se alcanzó la clase. El artículo sobre la calibración de la máquina universal explica el proceso y qué revisar en el certificado.
